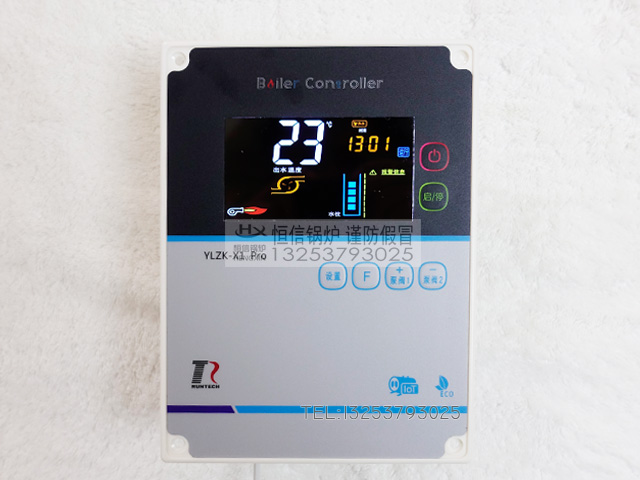

YLZK-X1Pro Boiler Controller Display
YLZK-X1Pro系列鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用，采用現代電腦控制技術，而推出的新一代燃油燃?xì)忮仩t電腦控制器。適用于燃油燃?xì)忮仩t、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制，具有鍋爐水位控制、爐水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。

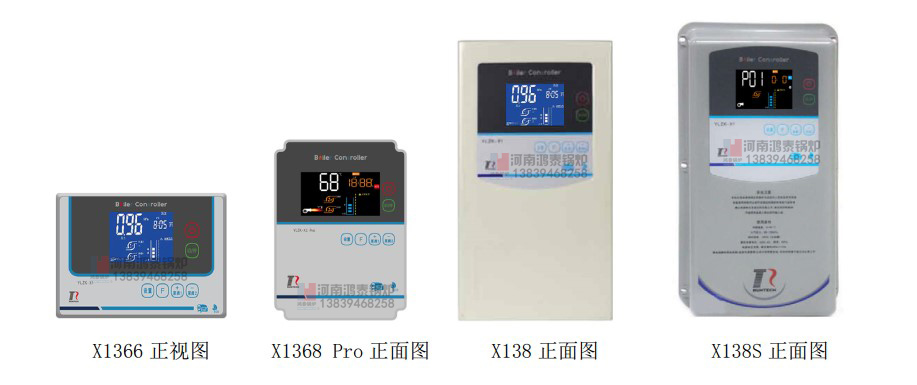

本說明書包含了 YLZK-X1、X1-Pro 系列控制器一般性描述，不同軟硬件版本的控制器，其顯示操作并不一定和本說明書的描述完全一致。本說明書也將不斷修訂完善，恕我們無法逐一通知，敬請諒解！在閱讀本說明書后，還應詳細閱讀與本機軟件功能編碼對應的《軟件功能說明書》 。
顯示
接通電源，本機屏幕顯示軟件功能編碼（軟件功能編碼決定了本機的軟件功能、適配鍋爐類型、傳感器、受控設備和控制邏輯的組態），3 秒后進入工作畫面。您在使用本機過程中遇到任何問題，均需要您提供該軟件版本和功能編碼，以便我們能為您提供快速、準確的服務。

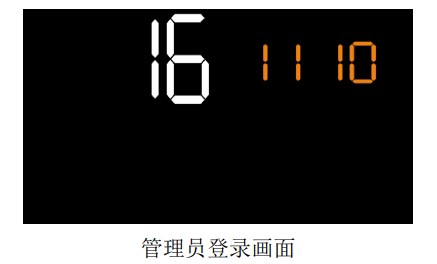

4.1 本機出廠后首次加電，軟件功能編碼未設置。功能碼為 000000，等待用戶輸入軟件功能編碼。
4.2 軟件功能編碼輸入操作
本機出廠后首次加電，軟件功能編碼未設置時，需要您根據鍋爐的類型、傳感器、受控設備和控制邏輯的組態輸入軟件功能編碼（功能編碼應由鍋爐制造企業的專業人員設置，如功能編碼和您的鍋爐不匹配，本機將無法正常工作，甚至可能影響鍋爐運行的安全，造成安全事故！）。您可按“功能編碼列表”說明書，查閱本機所有支持的功能編碼列表，選擇您需要的工作模式。
畫面左側顯示功能序號，右側顯示對應的功能編碼。
本機功能編碼應由鍋爐制造企業的專業人員設置，如功能編碼和您的鍋爐不匹配，本機將無法正常工作，甚至可能影響鍋爐運行的安全，造成安全事故！ 。
剛開機時，頁面左側顯示 0，查找功能編碼表格，選擇需要的工作模式，輸入對應的功能序號，按“ ”或“ ”鍵可對所選功能序號進行修改。選擇正確的功能序號后，繼續按設置鍵直到進入工作程序。
選擇完成后，如需修改本機功能編碼，請與本公司聯系、咨詢。
4.3 主畫面
本機配置的大型帶背光液晶顯示器具有豐富的顯示功能， 可將控制器的運行狀態以及采集到的溫度、壓力、水位等狀態準確直觀地顯示出來。

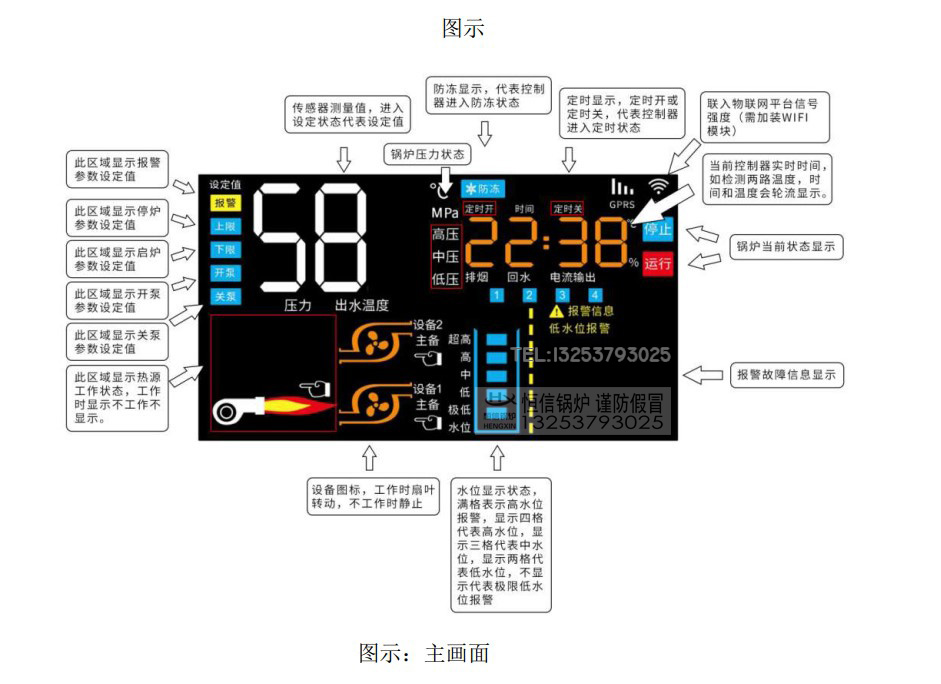

主畫面上方左側顯示本機采集的溫度、壓力等傳感器實測值，同時右側顯示部分主要設置參數。下圖標示了主畫面的構成，以及各顯示區域的功能。不同的爐型和軟件功能編碼對應的畫面可能有所不同，但基本構成一致。下圖以及其他顯示畫面供您參考，根據功能編碼和軟件版本而異，以實際顯示為準。
4.4 待命、運行和報警狀態
本機加電，然后進入主畫面。根據功能編碼的組態，本機對傳感器信號進行檢測，并根據控制功能和您的操作，控制受控設備進行工作。本機加電后通常處于待命狀態，鍋爐不運行。如 “斷電自動恢復”功能開啟，本機上電后將自動恢復斷電前狀態（斷電前待命，恢復為待命；斷電前運行，恢復為運行；斷電前報警，恢復為待命）。
4.5 控制器運行狀態顯示
在屏幕右上方顯示控制器目前所處的狀態。當控制器處于待命狀態時該位置顯示“停止” ； 當控制器處于運行狀態(燃燒器開始根據爐水溫度狀態工作)時該位置顯示“運行” ；
當控制器處于報警狀態(聯鎖停爐保護)時該位置顯示“報警信息”；當控制器處于參數設定狀態時該位置顯示“
”。
